RLOG
Назначение модуля
Модуль RLOG предназначен для анализа HTTP-логов от внешних систем терминирующих TLS. На основании полей логов позволяет формировать правила фильтрации для блокировки IP-адресов источника,тем самым обеспечивая возможность фильтрации зашифрованного L7-трафика.
Принцип работы

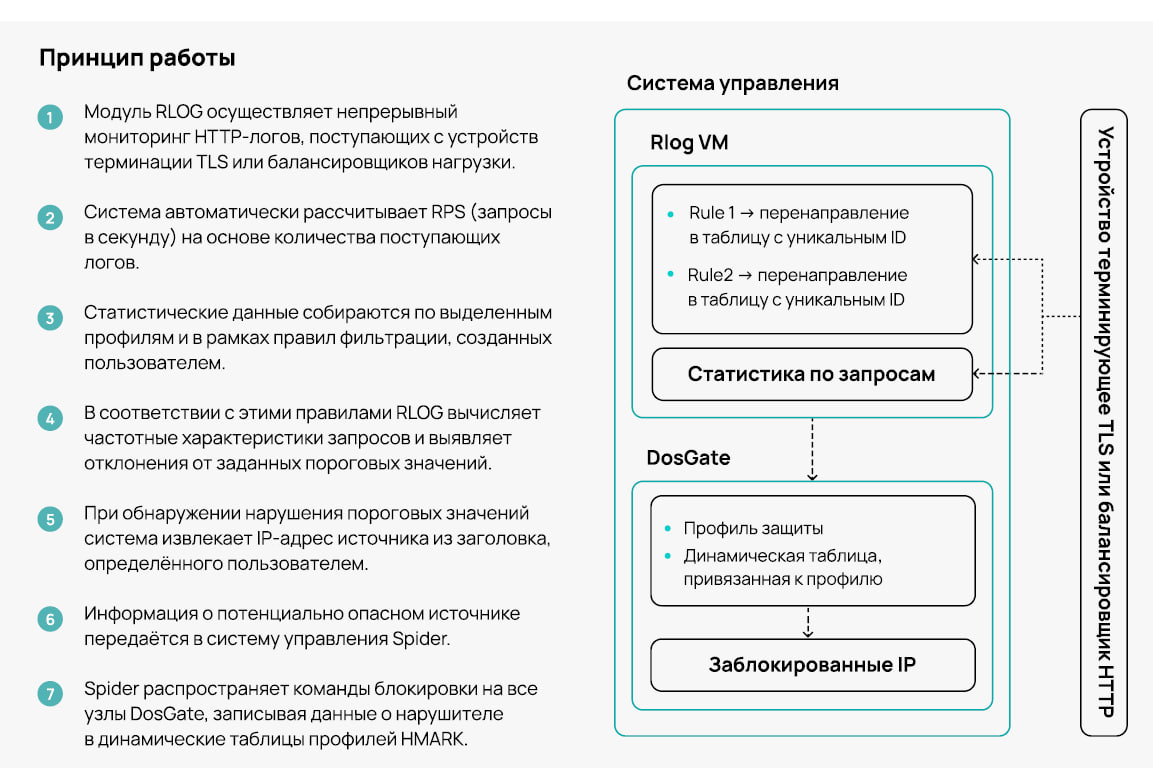

RLOG принимает входящий поток логов с одного или нескольких источников. Каждый лог анализируется в соответствии с предварительно заданным шаблоном. Извлечённые данные (статус-код, IP-адрес источника, время отклика, virtual IP и т.д.) используются для расчёта метрик.
На основе этих метрик могут быть активированы правила, определяющие допустимую частоту запросов (rate limit) и иные условия. При нарушении условий источник помечается, и его IP-адрес передаётся в систему DosGate для блокировки в соответствии с параметрами текущего профиля (арена, метка и пр.).
Для применения фильтрации на уровне DosGate необходимо создать правило, использующее соответствующую метку (HMARK) — с заданным действием, например, сбросить пакет (drop). Без такого правила IP-адрес, переданный из RLOG, не будет заблокирован на уровне трафика.
Пример работы RLOG с DosGate

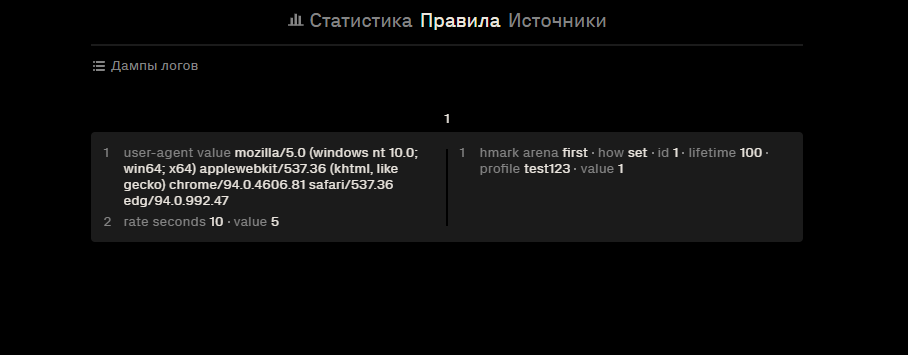

Правило в RLOG отслеживает HTTP-запросы с определённым User-Agent и частотой более 5 запросов за 10 секунд. При выполнении этих условий модуль присваивает IP-адресу временную метку HMARK id 1, value 1, сроком на 100 секунд и передаёт её в DosGate — в арену first и профиль test123.

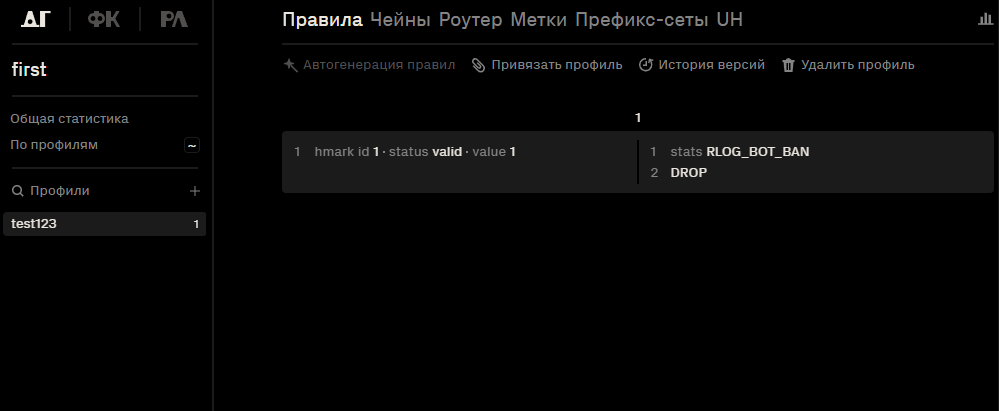

В DosGate настроено правило, реагирующее на наличие активной метки HMARK id 1, value 1. При наличии такой метки трафик от соответствующего IP-адреса блокируется действием DROP, а факт срабатывания фиксируется в счётчике RLOG_BOT_BAN. Таким образом обеспечивается автоматическая фильтрация подозрительных источников, выявленных на уровне логов.
Профиль
Создание профиля

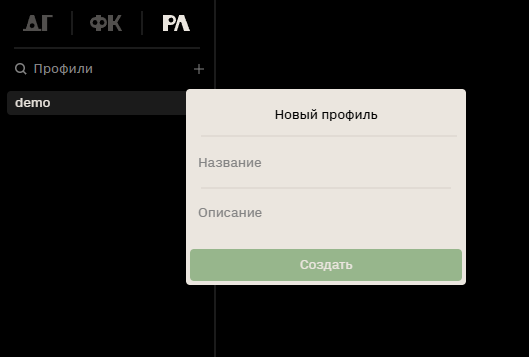

Для создания нового профиля в системе выполнить следующие действия:
- На главной странице в разделе Профили нажать кнопку "+".
-
Заполнить следующие поля для создания профиля:
- Название - уникальное имя для профиля. Рекомендуется использовать комбинацию из обозначения сегмента инфраструктуры и названия сервиса, например, "zapadniy-filial-web".
- Описание - краткое текстовое пояснение, которое поможет понять назначение профиля.
- Схема - шаблон формата строк в логах. Определяет, как система будет разбирать поступающие журналы. После создания профиля изменить схему нельзя.
-
Нажать кнопку Создать.
После создания профиля интерфейс переключится на страницу профиля.
Изменение профиля

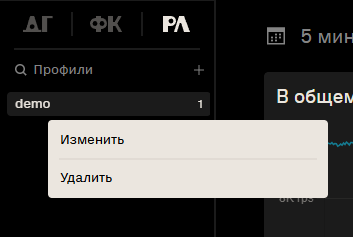

Для изменения профиля необходимо нажать правой кнопкой мыши на его названии в общем списке профилей и выбрать пункт Изменить. Откроется окно, в котором можно изменить название и описание профиля.
Удаление профиля
Для удаления профиля необходимо нажать правой кнопкой мыши на его названии в общем списке профилей и выбрать пункт Удалить. После этого профиль будет безвозвратно удален из системы.
Статистика

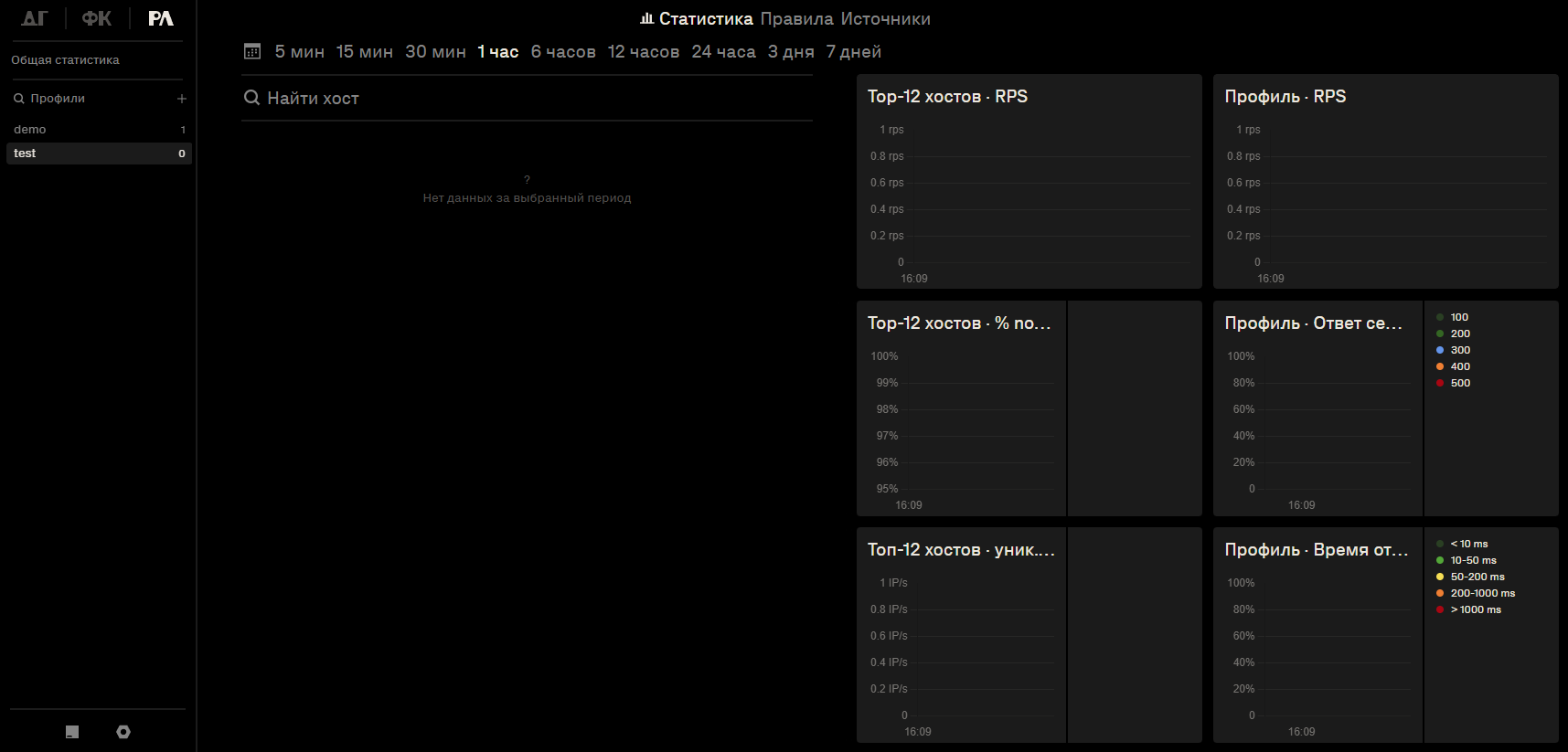

Раздел Статистика предназначен для визуального мониторинга состояния трафика, поступающего в модуль RLOG в виде логов. Он позволяет выявлять потенциальные аномалии и источники нестандартного поведения на основе агрегации логов от разных хостов.
Навигация и фильтрация
-
В верхней панели доступен выбор временного диапазона:
5 мин, 15 мин, 30 мин, 1 час, 6 часов, 12 часов, 24 часа, 3 дня, 7 дней. -
Форма поиска по хосту — позволяет отфильтровать данные по доменному имени виртуального хоста.

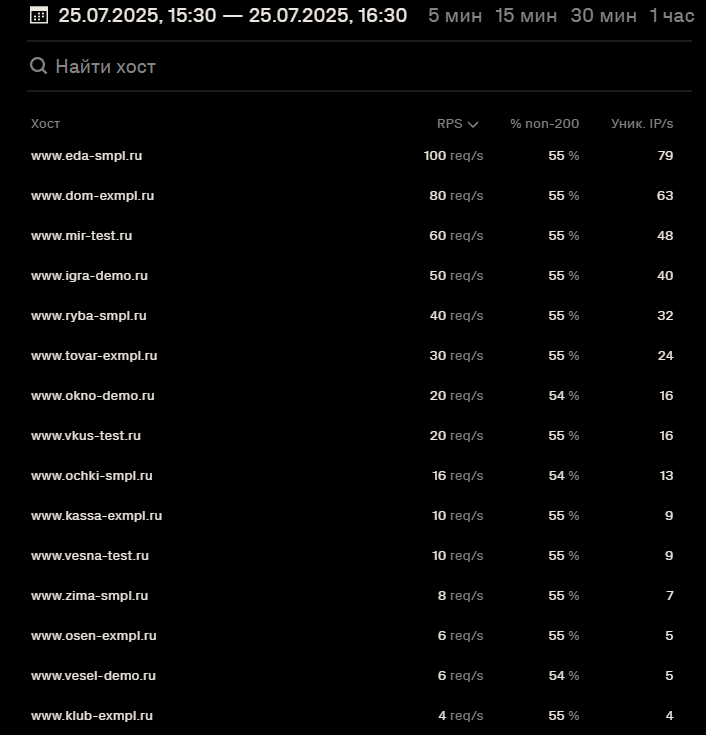

Таблица хостов
Отображается список хостов, по которым поступают HTTP-запросы.
Колонки таблицы:
- Хост — доменное имя виртуального хоста, извлечённое из логов.
- RPS — количество запросов в секунду, вычисляется как среднее значение за выбранный интервал.
- % non-200 — процент ответов с HTTP-кодами, отличными от 200. Отражает долю ошибок и редиректов.
- Уник. IP/s — количество уникальных IP-адресов источников запросов в секунду.
Таблица поддерживает сортировку по каждому из столбцов. Для изменения порядка необходимо кликнуть по заголовку соответствующей колонки.

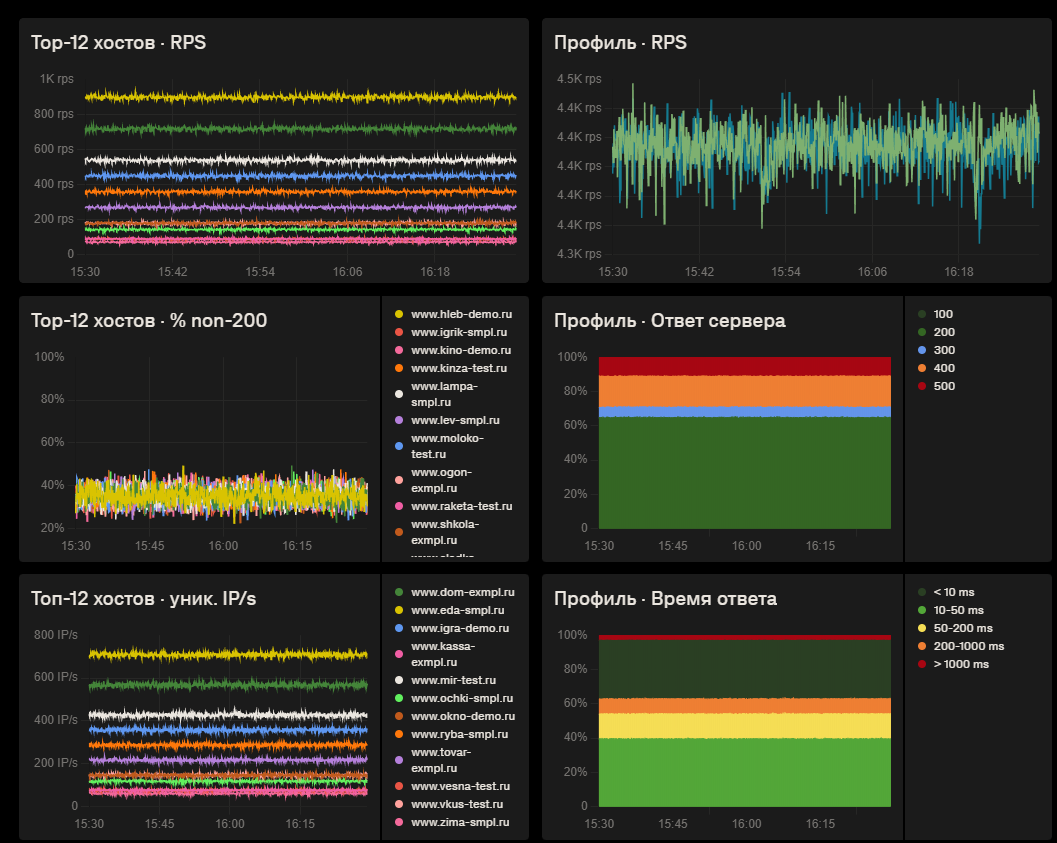

Графики
Top-12 хостов · RPS
Линейный график, отображающий интенсивность запросов по 12 наиболее активным хостам. Позволяет отследить пики и резкие изменения в трафике.
Top-12 хостов · % non-200
График показывает процент некорректных ответов (HTTP-коды, отличные от 200) по каждому из 12 наиболее активных хостов. Используется для выявления источников с высоким уровнем ошибок.
Top-12 хостов · Уник. IP/s
Отображает динамику количества уникальных IP-адресов, с которых поступают запросы. Является индикатором распределённости трафика или возможных сканирований.
Профиль · RPS
График суммарной нагрузки по запросам в секунду в рамках текущего выбранного профиля. Используется для мониторинга общего объёма входящего трафика.
Профиль · Ответ сервера
Диаграмма распределения ответов сервера по классам HTTP-кодов:
- 200 — успешные ответы.
- 300 — редиректы.
- 400 — ошибки клиента.
- 500 — ошибки сервера.
Позволяет оценить качество работы приложения или выявить массовые сбои.
Профиль · Время ответа
Гистограмма распределения запросов по времени ответа сервера:
- менее 10 мс
- 10–50 мс
- 50–200 мс
- 200–1000 мс
- более 1000 мс
Метрика отражает производительность backend-приложения и может сигнализировать о деградации.
Правила
Правила в системе RLOG создаются путем комбинирования совпадений и действий. Совпадения определяют условия, при которых правило срабатывает. Действия применяется, если условия совпадений выполнены.

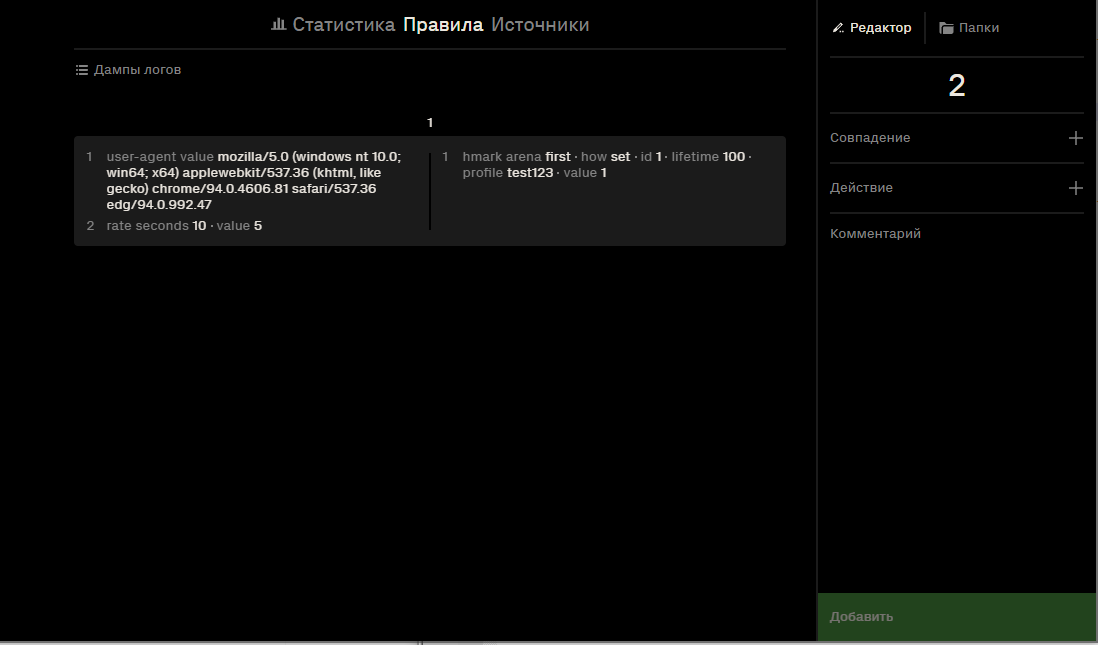

Справа в интерфейсе расположена вкладка Редактор. В этой области задаются совпадения и действия. При необходимости можно добавить текстовый комментарий — он сохраняется вместе с правилом и используется для технических пометок или пояснений.
Справа находится вкладка Папки. В этой области можно вручную группировать правила по папкам для упрощения навигации и визуальной организации конфигурации.
Совпадения
Каждая проверка совпадения содержит один или несколько аргументов, настраиваемых пользователем. Для всех совпадений предусмотрена возможность включения флага NOT, реализованного в виде переключателя. NOT — логическая операция отрицания, при активации которой условие совпадения инвертируется: правило сработает для всех значений, кроме указанного.
Accept – Заголовок Accept
| Параметр | Описание |
|---|---|
| value | Значение заголовка Accept (например, text/html). |
Accept-Encoding – Заголовок Accept-Encoding
| Параметр | Описание |
|---|---|
| value | Значение заголовка Accept-Encoding (например, gzip). |
Accept-Language – Заголовок Accept-Language
| Параметр | Описание |
|---|---|
| value | Значение заголовка Accept-Language (например, RU). |
BIGIP_CACHED – Геолокация клиента
Используется код страны, полученный из внешних логов.
| Параметр | Описание |
|---|---|
| CN | Китай |
| RU | Российская Федерация |
| TW | Тайвань (провинция Китая) |
| US | Соединённые Штаты Америки |
| AD | Андорра |
| AE | Объединённые Арабские Эмираты |
| AF | Афганистан |
| AG | Антигуа и Барбуда |
| AI | Ангилья |
| AL | Албания |
| AM | Армения |
| AO | Ангола |
| AQ | Антарктида |
| AR | Аргентина |
| AS | Американское Самоа |
| AT | Австрия |
| AU | Австралия |
| AW | Аруба |
| AX | Аландские острова |
| AZ | Азербайджан |
| BA | Босния и Герцеговина |
| BB | Барбадос |
| BD | Бангладеш |
| BE | Бельгия |
| BF | Буркина-Фасо |
| BG | Болгария |
| BH | Бахрейн |
| BI | Бурунди |
| BJ | Бенин |
| BL | Сен-Бартелеми |
| BM | Бермудские острова |
| BN | Бруней-Даруссалам |
| BO | Боливия |
| BQ | Бонайре, Синт-Эстатиус и Саба |
| BR | Бразилия |
| BS | Багамские Острова |
| BT | Бутан |
| BV | Остров Буве |
| BW | Ботсвана |
| BY | Беларусь |
| BZ | Белиз |
| CA | Канада |
| CC | Кокосовые (Килинг) острова |
| CD | Демократическая Республика Конго |
| CF | Центральноафриканская Республика |
| CG | Республика Конго |
| CH | Швейцария |
| CI | Кот-д'Ивуар |
| CK | Острова Кука |
| CL | Чили |
| CM | Камерун |
| CO | Колумбия |
| CR | Коста-Рика |
| CU | Куба |
| CV | Кабо-Верде |
| CW | Кюрасао |
| CX | Остров Рождества |
| CY | Кипр |
| CZ | Чехия |
| DE | Германия |
| DJ | Джибути |
| DK | Дания |
| DM | Доминика |
| DO | Доминиканская Республика |
| DZ | Алжир |
| EC | Эквадор |
| EE | Эстония |
| EG | Египет |
| EH | Западная Сахара |
| ER | Эритрея |
| ES | Испания |
| ET | Эфиопия |
| FI | Финляндия |
| FJ | Фиджи |
| FK | Фолклендские (Мальвинские) острова |
| FM | Федеративные Штаты Микронезии |
| FO | Фарерские острова |
| FR | Франция |
| GA | Габон |
| GB | Великобритания |
| GD | Гренада |
| GE | Грузия |
| GF | Французская Гвиана |
| GG | Гернси |
| GH | Гана |
| GI | Гибралтар |
| GL | Гренландия |
| GM | Гамбия |
| GN | Гвинея |
| GP | Гваделупа |
| GQ | Экваториальная Гвинея |
| GR | Греция |
| GS | Южная Георгия и Южные Сандвичевы острова |
| GT | Гватемала |
| GU | Гуам |
| GW | Гвинея-Бисау |
| GY | Гайана |
| HK | Гонконг |
| HM | Острова Херд и Макдональд |
| HN | Гондурас |
| HR | Хорватия |
| HT | Гаити |
| HU | Венгрия |
| ID | Индонезия |
| IE | Ирландия |
| IL | Израиль |
| IM | Остров Мэн |
| IN | Индия |
| IO | Британская территория в Индийском океане |
| IQ | Ирак |
| IR | Иран |
| IS | Исландия |
| IT | Италия |
| JE | Джерси |
| JM | Ямайка |
| JO | Иордания |
| JP | Япония |
| KE | Кения |
| KG | Киргизия |
| KH | Камбоджа |
| KI | Кирибати |
| KM | Коморы |
| KN | Сент-Китс и Невис |
| KP | Корейская Народно-Демократическая Республика |
| KR | Республика Корея |
| KW | Кувейт |
| KY | Острова Кайман |
| KZ | Казахстан |
| LA | Лаос |
| LB | Ливан |
| LC | Сент-Люсия |
| LI | Лихтенштейн |
| LK | Шри-Ланка |
| LR | Либерия |
| LS | Лесото |
| LT | Литва |
| LU | Люксембург |
| LV | Латвия |
| LY | Ливия |
| MA | Марокко |
| MC | Монако |
| MD | Молдова |
| ME | Черногория |
| MF | Сен-Мартен (французская часть) |
| MG | Мадагаскар |
| MH | Маршалловы Острова |
| MK | Северная Македония |
| ML | Мали |
| MM | Мьянма |
| MN | Монголия |
| MO | Макао |
| MP | Северные Марианские острова |
| MQ | Мартиника |
| MR | Мавритания |
| MS | Монтсеррат |
| MT | Мальта |
| MU | Маврикий |
| MV | Мальдивы |
| MW | Малави |
| MX | Мексика |
| MY | Малайзия |
| MZ | Мозамбик |
| NA | Намибия |
| NC | Новая Каледония |
| NE | Нигер |
| NF | Остров Норфолк |
| NG | Нигерия |
| NI | Никарагуа |
| NL | Нидерланды |
| NO | Норвегия |
| NP | Непал |
| NR | Науру |
| NU | Ниуэ |
| NZ | Новая Зеландия |
| OM | Оман |
| PA | Панама |
| PE | Перу |
| PF | Французская Полинезия |
| PG | Папуа — Новая Гвинея |
| PH | Филиппины |
| PK | Пакистан |
| PL | Польша |
| PM | Сен-Пьер и Микелон |
| PN | Питкэрн |
| PR | Пуэрто-Рико |
| PS | Палестина |
| PT | Португалия |
| PW | Палау |
| PY | Парагвай |
| QA | Катар |
| RE | Реюньон |
| RO | Румыния |
| RS | Сербия |
| RW | Руанда |
| SA | Саудовская Аравия |
| SB | Соломоновы Острова |
| SC | Сейшельские Острова |
| SD | Судан |
| SE | Швеция |
| SG | Сингапур |
| SH | Острова Святой Елены, Вознесения и Тристан-да-Кунья |
| SI | Словения |
| SJ | Шпицберген и Ян-Майен |
| SK | Словакия |
| SL | Сьерра-Леоне |
| SM | Сан-Марино |
| SN | Сенегал |
| SO | Сомали |
| SR | Суринам |
| SS | Южный Судан |
| ST | Сан-Томе и Принсипи |
| SV | Сальвадор |
| SX | Синт-Мартен (нидерландская часть) |
| SY | Сирия |
| SZ | Эсватини |
| TC | Острова Тёркс и Кайкос |
| TD | Чад |
| TF | Французские Южные и Антарктические Территории |
| TG | Того |
| TH | Таиланд |
| TJ | Таджикистан |
| TK | Токелау |
| TL | Восточный Тимор |
| TM | Туркменистан |
| TN | Тунис |
| TO | Тонга |
| TR | Турция |
| TT | Тринидад и Тобаго |
| TV | Тувалу |
| TZ | Танзания |
| UA | Украина |
| UG | Уганда |
| UM | Внешние малые острова США |
| UY | Уругвай |
| UZ | Узбекистан |
| VA | Ватикан |
| VC | Сент-Винсент и Гренадины |
| VE | Венесуэла |
| VG | Британские Виргинские острова |
| VI | Виргинские острова (США) |
| VN | Вьетнам |
| VU | Вануату |
| WF | Уоллис и Футуна |
| WS | Самоа |
| XK | Косово |
| YE | Йемен |
| YT | Майотта |
| ZA | Южно-Африканская Республика |
| ZM | Замбия |
| ZW | Зимбабве |
CLIENT_IP – IP-адрес клиента
| Параметр | Описание |
|---|---|
| ip | IP-адрес клиента (например, 192.168.74.164). |
CLIENT_PORT – Порт клиента
| Параметр | Описание |
|---|---|
| port | Номер порта клиента (диапазон от 0 до 65535). |
DATE_DD – День запроса
| Параметр | Описание |
|---|---|
| value | День месяца в формате DD (от 01 до 31). |
DATE_MM – Месяц запроса
| Параметр | Описание |
|---|---|
| value | Месяц в формате MM (от 01 до 12). |
DATE_YYYY – Год запроса
| Параметр | Описание |
|---|---|
| value | Год в формате YYYY (например, 2025). |
Host – Заголовок Host
| Параметр | Описание |
|---|---|
| value | Значение заголовка Host (например, 127.0.0.1). |
HTTP_KEEPALIVE – Признак Keep-Alive
| Параметр | Описание |
|---|---|
| status | Признак наличия заголовка Connection: keep-alive. |
HTTP_REQUEST – Полный HTTP-запрос
| Параметр | Описание |
|---|---|
| request | Полная строка запроса в формате $METHOD $URI $VERSION. |
HTTP_STATCODE – HTTP-статус ответа
| Параметр | Описание |
|---|---|
| status | Код статуса HTTP-ответа (например, 200, 403, 500). |
ISO_CODE – Код страны по GeoIP
Геолокация вычисляется системой самостоятельно на основе IP-адреса клиента с использованием встроенной базы GeoIP.
Параметры и описание совпадают с описанием BIGIP_CACHED
RATE – Частота срабатываний
| Параметр | Описание |
|---|---|
| seconds | Период времени в секундах, за который измеряется количество срабатываний. |
| value | Количество срабатываний за указанный период. |
Referer – Заголовок Referer
| Параметр | Описание |
|---|---|
| value | Значение заголовка Referer (например, localhost). |
RESPONSE_MSECS – Время ответа
| Параметр | Описание |
|---|---|
| value | Время ответа сервера в миллисекундах. |
RESPONSE_SIZE – Размер ответа
| Параметр | Описание |
|---|---|
| value | Размер тела ответа в байтах. |
SERVER_IP – IP-адрес сервера
| Параметр | Описание |
|---|---|
| ip | IP-адрес сервера, который обработал запрос. |
SERVER_PORT – Порт сервера
| Параметр | Описание |
|---|---|
| port | Номер порта сервера (диапазон от 0 до 65535). |
TIME_HH24 – Час запроса (24-часовой формат)
| Параметр | Описание |
|---|---|
| value | Час запроса в формате HH (от 00 до 23). |
TIME_MM – Минута запроса
| Параметр | Описание |
|---|---|
| value | Минута запроса в формате MM (от 00 до 59). |
TIME_MSECS – Время запроса в миллисекундах
| Параметр | Описание |
|---|---|
| value | Количество миллисекунд, прошедших с начала секунды. |
TIME_SS – Секунда запроса
| Параметр | Описание |
|---|---|
| value | Секунда запроса в формате SS (от 00 до 59). |
User-Agent – Заголовок User-Agent
| Параметр | Описание |
|---|---|
| value | Полное значение заголовка User-Agent (например, Mozilla/5.0 ...). |
VIRTUAL_IP – Виртуальный IP-адрес
| Параметр | Описание |
|---|---|
| ip | IP-адрес, на который был направлен запрос (виртуальный адрес сервиса). |
VIRTUAL_PORT – Виртуальный порт
| Параметр | Описание |
|---|---|
| port | Номер порта, к которому был направлен запрос (диапазон от 0 до 65535). |
X-Forwarded-For – Заголовок X-Forwarded-For
| Параметр | Описание |
|---|---|
| value | IP-адрес клиента, переданный через прокси в заголовке X-Forwarded-For. |
X-Requested-With – Заголовок X-Requested-With
| Параметр | Описание |
|---|---|
| value | Значение заголовка X-Requested-With (например, XMLHttpRequest). |
Действие
HMARK
Устанавливает или модифицирует метку для IP-отправителя на основе заданной операции и параметров. Применяется для маркировки пакетов с целью дальнейшей классификации или маршрутизации.
| Параметр | Варианты | Описание |
|---|---|---|
| id | Идентификатор метки (диапазон от 1 до 255). | |
| how | Действие, выполняемое с меткой: | |
| add | прибавить значение. | |
| and | побитовая операция AND. | |
| dec | уменьшить значение на 1. | |
| div | разделить на указанное значение. | |
| inc | увеличить значение на 1. | |
| mult | умножить на указанное значение. | |
| not | побитовая инверсия. | |
| or | побитовая операция OR. | |
| restore | восстановить метку сети из общей метки. | |
| save | сохранить сетевую метку в общую метку. | |
| set | установить заданное значение. | |
| sub | вычесть значение. | |
| xor | побитовая операция XOR. | |
| value | Числовое значение 0 до 232-1 | |
| lifetime | Время жизни метки в секундах. Если не указано или равно 0 — метка считается постоянной. |
|
| arena | Имя арены DosGate, к которой относится метка. | |
| profile | Имя профиля DosGate, в рамках которого применяется метка. |
Дампы логов
Функция позволяет выгрузить в текстовом виде «сырые» данные, поступающие в модуль RLOG по выбранному профилю.

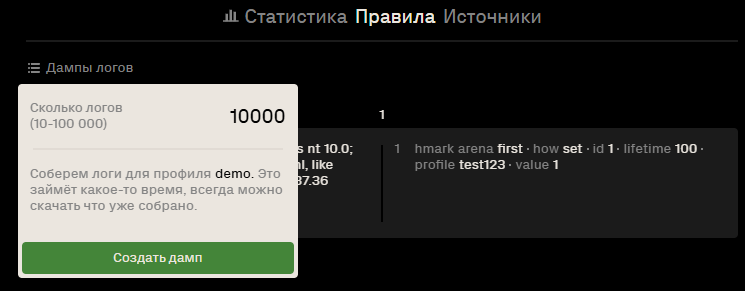

Кнопка Создать дамп запускает процесс выгрузки HTTP-логов по активному профилю. Объём дампа указывается вручную и может составлять от 10 до 100 000 записей. В выгрузку попадают «сырые» логи — без обработки, в том виде, в котором они поступили в систему. Сформированный дамп доступен для скачивания в течение 24 часов после создания.

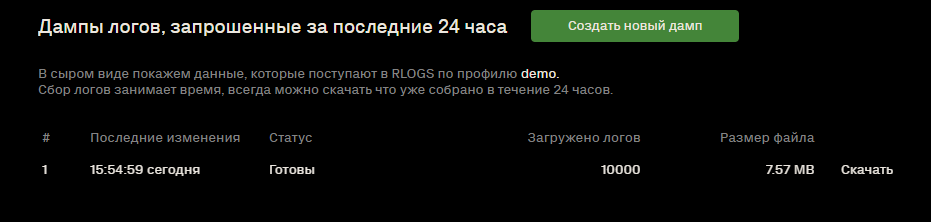

Сбор логов может занять некоторое время. Уже собранные данные можно скачать сразу, не дожидаясь завершения всей выборки.
Источники
Раздел Источники используется для указания IP-адресов или подсетей, от которых модуль RLOG принимает логи. Каждый источник задаётся в формате CIDR (например, 192.168.199.10/32).
Список служит фильтром: если адрес отправителя лога не входит ни в один из указанных диапазонов, лог не обрабатывается.
Механизм аналогичен «роутерам» в DosGate — используется для определения, к какому профилю привязать входящие данные. Допускается использование как отдельных IP, так и сетей с масками. Для каждого источника можно добавить комментарий.
