Правила

Правила – алгоритм (инструкция) для обработки трафика.

Создание и редактирование правил

Правила могут быть заданы одним из двух способов: с использованием пресета или вручную.

Создание правила через пресет

  1. Перейти в необходимый профиль.
  2. Выбрать опцию Создать через пресет.

  3. В правом нижнем углу отобразятся доступные контрмеры:

    • Контрмеры отображаются фиолетовым цветом, если подключена база вредоносных сигнатур.
    • Контрмеры отображаются белым цветом, если они были созданы вручную в разделе Пресеты.

  4. Выбрать необходимую контрмеру и перетянуть в поле Правила.

  5. Для применения изменений необходимо нажать желтую кнопку Применить

Создание правила вручную

  1. Перейти в необходимый профиль.
  2. Выбрать опцию Вручную.

В DosGate правила создаются путем комбинирования совпадений и действий. Совпадения определяют условия, при которых правило срабатывает. Действия применяются к трафику, если условия совпадений выполнены. Такой процесс позволяет гибко настраивать фильтрацию и управление трафиком.

Пример №1

Назначение правила: Ограничения доступа на основе географического происхождения IP-адреса. Весь трафик, не относящийся к России, будет отброшен.

  1. В интерфейсе профиля нажать кнопку Вручную. Это откроет форму для настройки совпадений.

  2. В поле Совпадение выбрать параметр geoip → country → RU.

  3. Активировать радиокнопку NOT, чтобы применить логическое отрицание. Условие будет выполняться для всех IP-адресов, не принадлежащих РФ.

  4. В поле Сверяем установить src, правило будет охватывать весь трафик, источник которого находится за пределами РФ. Нажать кнопку Добавить.

  5. В поле Действие выбрать STATS — это позволяет записывать все срабатывания правила в отдельный счётчик. Ввести имя счётчика: GEO_NOT_RU, чтобы в дальнейшем можно было анализировать объём и частоту трафика, не относящегося к России. Нажать кнопку Добавить.

  6. В поле Действие выберать DROP - это действие приведёт к немедленному отбрасыванию всех пакетов, соответствующих условию (т.е. всех, кто не из РФ). Пакеты будут сброшены без уведомления отправителя и без дальнейшей обработки.

  7. При необходимости добавить комментарий к правилу. Это может быть пояснение или примечание для администратора.

  8. Нажать зелёную кнопку Добавить, чтобы сохранить правило в список.

  9. После добавления необходимо нажать жёлтую кнопку Применить в левой части интерфейса. Только после этого правило будет активно и начнёт применяться к обрабатываемому трафику.

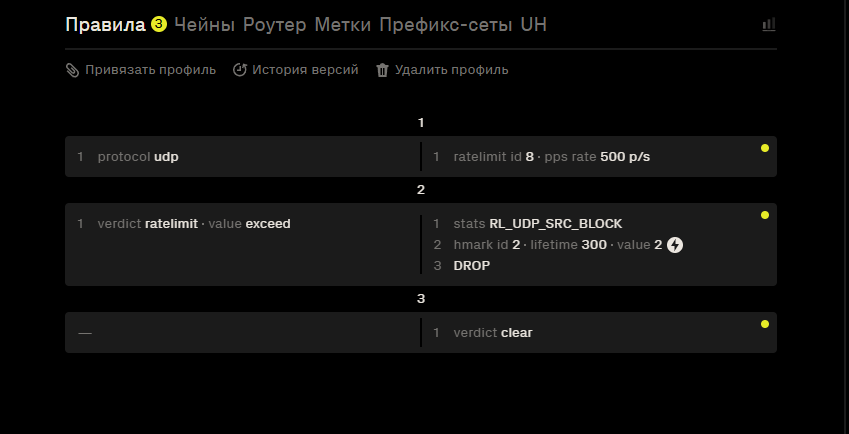

Пример №2

Назначение правила: Ограничение частоты UDP-трафика с последующей временной блокировкой IP-адреса-источника при превышении лимита. Правило также регистрирует статистику по всем срабатываниям.

  1. В интерфейсе профиля нажать кнопку Вручную. Это откроет форму для настройки совпадений.

  2. В поле Совпадение выбрать параметр protocol → udp. Нажать зелёную кнопку Добавить Это ограничит обработку правил только UDP-трафиком.

  3. В поле Действие выбрать ratelimit, указав параметры:

    • id → 8
    • Bucket key → l3_proto и l3_src
    • pps → rate → 500

    Нажать зелёную кнопку Добавить. Это ограничение установит максимум 500 пакетов в секунду от одного источника. В правом нижнем углу нажать зелёную кнопку Добавить для добавления первого правила.

  4. Добавить второе правило. В поле Совпадение выбрать verdict, установить:

    • type → ratelimit
    • value → exceed

    Нажать зелёную кнопку Добавить.Это условие будет выполнено, если лимит, указанный в предыдущем шаге, превышен.

  5. В поле Действие поочередно выбрать:

    • STATS – имя счётчика RL_UDP_SRC_BLOCK. Это позволит учитывать случаи превышения лимита. Нажать кнопку Добавить.
    • HMARK, указав:
      • id → 2
      • value → 2
      • lifetime → 300
        Нажать кнопку Добавить. Действие установит метку на IP-адрес на 300 секунд.
    • DROP – для немедленного отбрасывания пакета.

    В правом нижнем углу нажать зелёную кнопку Добавить для добавления второго правила.

  6. Добавить третье правило. В поле Действие выбрать:

    • verdict → clear.

    Нажать кнопку Добавить. Сбрасывает verdict правила, если ни одно из предыдущих условий не выполнено.

    В правом нижнем углу нажать зелёную кнопку Добавить для добавления третьего правила.

  7. Добавить четвертое правило. В поле Совпадение добавить параметр HMARK, указав:

    • id → 2
    • status → valid
      Нажать кнопку Добавить. Это условие проверяет, что у пакета уже установлена действительная хеш-метка.

  8. В поле Действие выбрать STATS и ввести имя счётчика: TEMP_BLOCK. Нажать кнопку Добавить. Это позволит отслеживать количество срабатываний правила.

  9. Добавить ещё одно действие: DROP.
    Все пакеты с валидной меткой 2 будут отброшены.
    Нажать зелёную кнопку Добавить, чтобы сохранить правило в список.

  10. Необходимо переместить четвёртое правило в начало списка правил (сделать его первым). Это обеспечивает приоритетную фильтрацию пакетов, уже помеченных HMARK id 2, без повторной проверки всех условий, заданных ниже. Такое расположение позволяет сразу отбрасывать трафик, ранее идентифицированный как превышающий лимит, минимизируя нагрузку на последующую обработку.

  11. Нажать жёлтую кнопку Применить в левой части интерфейса. Только после этого правила начнут применяться к трафику.

Совпадения

В системе DosGate каждая проверка совпадения содержит один или несколько аргументов, настраиваемых пользователем. Для всех совпадений предусмотрена возможность включения флага NOT, реализованного в виде переключателя. NOT — логическая операция отрицания, при активации которой условие совпадения инвертируется: правило сработает для всех значений, кроме указанного.

dport - Порт получателя

Параметр Описание
port Номер порта, для которого применяется правило (диапазон от 0 до 65535)

dst - IP получателя

Параметр Описание
IP-маска Префикс, для которого применяется правило
(Если маска подсети не указана, по умолчанию будет применена маска /32)

hmark - Метка для IP-отправителя

Параметр Варианты Описание
id Идентификатор метки (диапазон от 1 до 255)
status Состояние метки. Возможные значения:
expired Метка существует, но срок действия истёк
valid Метка активна, срок действия не истёк
age_op Оператор сравнения для времени жизни метки:
bw Между двумя значениями
eq Равно указанному значению
gt Больше указанного значения
lt Меньше указанного значения
null Сравнение по времени не выполняется
age_value Время жизни метки (например, 1200 секунд или диапазон 5m-10m)
value Числовое значение метки, присвоенной пакету ранее с помощью
действия HMARK

protocol - Протокол

Протокол Описание
ipv4 Протокол интернета версии 4
ipv6 Протокол интернета версии 6
tcp Протокол управления передачей (Transmission Control Protocol)
udp Протокол пользовательских дейтаграмм (User Datagram Protocol)
ah Протокол аутентификации заголовков (Authentication Header)
esp Протокол безопасности IP (Encapsulating Security Payload)
eth Протокол Ethernet
gre Протокол инкапсуляции (Generic Routing Encapsulation)
icmp Протокол управления интернет-сообщениями (Internet Control Message Protocol)
icmpv6 Версия ICMP для IPv6
ipip Протокол туннелирования IP-в-IP, используется для инкапсуляции
одного IP-пакета в другой
net Группа протоколов сетевого уровня: включает ipv4, ipv6
sctp Протокол управления потоками сообщений (Stream Control Transmission Protocol)
sec Группа протоколов (IPsec): включает ah, esp
transport Группа протоколов транспортного уровня: включает tcp, udp, sctp, icmp
tun Группа туннельных протоколов: включает gre, ipip
tun_ah Протокол ah с туннелированным заголовком
tun_esp Протокол esp с туннелированным заголовком
tun_ipv4 Протокол ipv4 с туннелированным заголовком
tun_ipv6 Протокол ipv6 с туннелированным заголовком
tun_net Группа протоколов сетевого уровня с туннелированным заголовком
tun_sec Группа протоколов sec с туннелированным заголовком
vlan Тегированный трафик

sport - Порт отправителя

Параметр Описание
port Номер порта, для которого применяется правило (диапазон от 0 до 65535)

verdict - Вердикт для предыдущего алгоритма

Тип Значение Описание
rate Результат оценки текущей скорости трафика
conform Скорость не превышает заданное пороговое значение,
соответствие норме
cooldown Сработал период охлаждения после зафиксированной перегрузки,
трафик временно не считается превышающим
exceed Скорость превышена,
текущий трафик нарушает установленный лимит
ratelimit Результат проверки соблюдения ограничений скорости
передачи битов или пакетов
conform Передача данных укладывается
в установленные пределы
cooldown Включён период восстановления после превышения,
трафик временно допускается
exceed Превышен первый порог (1-rate),
допустим только краткосрочный допуск
violate Превышен второй порог (2-rate),
нарушение лимита требует блокировки
sample Результат применения механизма выборки трафика
match Пакет выбран
согласно параметрам выборки
skip Пакет исключён из выборки,
не обрабатывается по текущему правилу
tcpauth Результат проверки подлинности TCP-пакета
valid TCP-пакет успешно аутентифицирован,
подпись валидна
invalid TCP-пакет не прошёл проверку подлинности,
подпись некорректна
ignored TCP-пакет не может быть аутентифицирован

connmark - Метка для соединений

Параметр Варианты Описание
id Идентификатор метки (диапазон от 1 до 255)
status Состояние метки. Возможные значения:
expired Метка существует, но срок действия истёк
valid Метка активна, срок действия не истёк
age_op Оператор сравнения для времени жизни метки:
bw Между двумя значениями
eq Равно указанному значению
gt Больше указанного значения
lt Меньше указанного значения
null Сравнение по времени не выполняется
age_value Время жизни метки (например, 1200 секунд или диапазон 5m-10m)
value Числовое значение метки, присвоенной пакету ранее с помощью
действия CONNMARK

dhmark - Метка для IP-получателя

Параметр Варианты Описание
id Идентификатор метки (диапазон от 1 до 255)
status Состояние метки. Возможные значения:
expired Метка существует, но срок действия истёк
valid Метка активна, срок действия не истёк
age_op Оператор сравнения для времени жизни метки:
bw Между двумя значениями
eq Равно указанному значению
gt Больше указанного значения
lt Меньше указанного значения
null Сравнение по времени не выполняется
age_value Время жизни метки (например, 1200 секунд или диапазон 5m-10m)
value Числовое значение метки, присвоенной пакету ранее с помощью
действия DHMARK

frag - Фрагмент сетевого уровня

Параметр Описание
any Соответствует любому фрагменту (первому, промежуточному или последнему)
df Только пакеты с флагом Don't Fragment (IPv4)
first Только первый фрагмент
internal Только промежуточные фрагменты (не первый и не последний)
last Только последний фрагмент
unfrag Только целые (нефрагментированные) пакеты

geoip - Географическая БД для IP

Параметр Варианты Описание
Сверяем Определяет, какой IP-адрес использовать для географической
проверки:
src IP-адрес источника
dst IP-адрес назначения
country Фильтрация по стране
continent Фильтрация по континенту

icmp - Типы и коды ICMP

  • icmp type — определение типа сообщения.

  • icmp code — уточнение подтипа (если указано).

icmp type icmp code Описание
alt_addr Сообщение ICMP об альтернативном адресе назначения
converr Ошибка преобразования дейтаграммы при конвертации
протоколов
echo_reply Ответ на ICMP-запрос эха (проверка доступности узла)
echo_request Запрос эха ICMP (диагностика доступности узлов)
ex Превышено время жизни пакета (TTL)
defrag Время ожидания сборки фрагментов превышено
ttl Время жизни (TTL) истекло при транзите
info_reqply Ответ на запрос информации об узле
info_request Запрос информации об узле
ipv6_hia Уведомление "Я здесь" (IPv6)
ipv6_way Запрос "Где ты?" (IPv6)
mask_reply Ответ ICMP с маской подсети
mask_request Запрос маски подсети
mob_redir Перенаправление пакетов мобильному хосту
mob_reg_reply Ответ на регистрацию мобильного узла
mob_reg_request Запрос на регистрацию мобильного узла
mobexp Экспериментальные протоколы мобильности
name_reply Ответ с доменным именем
name_request Запрос доменного имени
param Ошибка параметров заголовка IP-пакета
len Недопустимая длина заголовка
opt Отсутствует обязательная опция
ptr Указатель ссылается на некорректное значение
photuris Ошибка механизма Photuris (безопасность обмена ключами)
quench Уведомление об уменьшении скорости передачи
ra Реклама маршрутизатора
redirect Переадресация пакета на другой шлюз
host Переадресация для конкретного хоста
net Переадресация в пределах сети
tos_host Переадресация с учетом класса обслуживания и хоста
tos_net Переадресация с учетом класса обслуживания и сети
rs Запрос маршрутизатора для обнаружения шлюза
skip_discover Сообщение обнаружения SKIP
trace ICMP-сообщение трассировки пути пакета
ts Запрос временной метки
ts_reply Ответ на временную метку
unreach Пункт назначения недостижим
frag Требуется фрагментация, но установлен флаг DF
host Хост назначения недоступен
hpv Нарушение приоритета хоста
iso_host Изоляция источника
net Сеть назначения недоступна
pc Достигнут предел приоритета
port Порт назначения недоступен
pr Доступ запрещён администратором
pr_host Доступ к хосту запрещён
pr_net Доступ к сети запрещён
proto Протокол назначения недоступен
sr Сбой маршрутизации по заданному маршруту
tos_host Хост недоступен по классу обслуживания
tos_net Сеть недоступна по классу обслуживания
unk_host Хост назначения неизвестен
unk_net Сеть назначения неизвестна
xecho_reply Расширенный ответ на эхо-запрос
bad Некорректный запрос
intf Нет интерфейса для ответа
mult Найдено несколько интерфейсов
ok Запрос выполнен успешно
tbl Таблица маршрутизации не содержит записи
xecho_request Расширенный эхо-запрос с дополнительной информацией

icmp6 - Типы и коды ICMPv6

Тип сообщения Название Описание
cpa Certification Path
Advertisement		 Используется для распространения
информации о сертификационном пути
cps Certification Path
Solicitation		 Применяется для запроса
сертификационного пути
echo_reply Echo Reply Ответ на ICMPv6-эхо-запрос, применяется
для диагностики сетевой доступности
echo_request Echo Request Отправляется для проверки
доступности узла (аналог ping)
ex Time Exceeded Генерируется при превышении
времени жизни (Hop Limit) пакета
hadd_reply Home Agent Address
Discovery Reply		 Ответ с адресом домашнего агента
в мобильной IPv6-сети
hadd_request Home Agent Address
Discovery Request		 Запрос адреса
домашнего агента
inda Inverse Neighbor
Discovery Advertisement		 Ответ, содержащий IPv6-адрес,
связанный с MAC-адресом
inds Inverse Neighbor
Discovery Solicitation		 Запрос IPv6-адреса
по MAC-адресу
iniq ICMP Node
Information Query		 Запрос информации об узле
(например, hostname или адреса)
inir ICMP Node
Information Response		 Ответ с запрошенной
информацией об узле
mld Multicast Listener Done Оповещение о выходе
из multicast-группы
mlq Multicast Listener Query Запрос о наличии
подписчиков multicast-группы
mlr1 Version 1 Multicast
Listener Report		 Отчет о подписке на
multicast-группу (версия 1)
mlr2 Version 2 Multicast
Listener Report		 Отчет о подписке на
multicast-группу (версия 2)
mobexp Experimental
mobility protocols		 Используется в экспериментальных
протоколах мобильности
mpa Mobile Prefix
Advertisement		 Реклама IPv6-префикса
для мобильных узлов
mps Mobile Prefix
Solicitation		 Запрос префикса у
маршрутизатора мобильной сети
mra Multicast Router
Advertisement		 Служебное сообщение для
объявления маршрутизатора multicast
mrs Multicast Router
Solicitation		 Запрос на обнаружение
multicast-маршрутизаторов
mrt Multicast Router
Termination		 Уведомление об отключении
функции multicast-маршрутизатора
na Neighbor Advertisement Ответ на Neighbor Solicitation,
содержит MAC-адрес узла
ns Neighbor Solicitation Используется для определения
MAC-адреса по IPv6
param Parameter Problem Указывает на ошибки
в заголовке IPv6-пакета
ra Router Advertisement Используется маршрутизаторами
для объявления себя в сети
redir Redirect Информирует хост
об оптимальном маршруте к назначению
rr Router Renumbering Используется для перенумерации
адресов маршрутизатора
rs Router Solicitation Запрос маршрутизатора
для получения RA-сообщений
toobig Packet Too Big Указывает, что пакет превышает
максимально допустимый размер MTU
unreach Destination Unreachable Уведомление о невозможности
доставки пакета до получателя

len - Длина пакета

Параметр Варианты Описание
len Числовое значение в диапазоне 0–65535.
level Элемент кадра для анализа:
application Анализ содержимого данных приложений
(HTTP, DNS и другие L7-протоколы)
encap Анализ инкапсуляции (PPPoE, MPLS и др.)
mac Анализ MAC-адресов и полей Ethernet-заголовка
net Анализ IP-заголовков (адреса, TTL, протокол)
sec Анализ IPSec (заголовки AH/ESP, параметры шифрования)
transport Анализ транспортных заголовков (TCP/UDP порты, флаги)
tun Анализ заголовков туннелирования
tun_net Анализ IP-заголовков внутри туннеля
tun_sec Анализ IPSec в туннелированном трафике
vlan Анализ VLAN-тегов
elm Определяет конкретную часть сетевого кадра/пакета для анализа:
header Только заголовков пакета
packet Всего пакета целиком
payload Только полезной нагрузки

mark - Локальная метка на пакет

Параметр Описание
value Числовое значение метки, присвоенной пакету ранее с помощью действия MARK

pset - Префикс-сет

Параметр Варианты Описание
name Имя предопределенного набора адресов
class Тип префикс-сета:
local Локальные префикс-сеты
global Глобальные префикс-сеты
what Какое поле анализировать:
src Адрес источника
dst Адрес назначения
value Числовое значение или диапазон

sdhmark - Метка для IP отправителя и получателя

Параметр Варианты Описание
id Идентификатор метки (диапазон от 1 до 255)
status Состояние метки. Возможные значения:
expired Метка существует, но срок действия истёк
valid Метка активна, срок действия не истёк
age_op Оператор сравнения для времени жизни метки:
bw Между двумя значениями
eq Равно указанному значению
gt Больше указанного значения
lt Меньше указанного значения
null Сравнение по времени не выполняется
age_value Время жизни метки (например, 1200 секунд или диапазон 5m-10m)
value Числовое значение метки, присвоенной пакету ранее с помощью
действия SDMARK

seq - Последовательность байтов

Параметр Варианты Описание
level Элемент кадра для анализа:
application Анализ содержимого данных приложений
(HTTP, DNS и другие L7-протоколы)
encap Анализ инкапсуляции (PPPoE, MPLS и др.)
mac Анализ MAC-адресов и полей Ethernet-заголовка
net Анализ IP-заголовков (адреса, TTL, протокол)
sec Анализ IPSec (заголовки AH/ESP, параметры шифрования)
transport Анализ транспортных заголовков (TCP/UDP порты, флаги)
tun Анализ заголовков туннелирования
tun_net Анализ IP-заголовков внутри туннеля
tun_sec Анализ IPSec в туннелированном трафике
vlan Анализ VLAN-тегов
elm Определяет конкретную часть сетевого кадра/пакета для анализа:
header Только заголовков пакета
packet Всего пакета целиком
payload Только полезной нагрузки
range Диапазон байтов внутри полезной нагрузки пакета,
в пределах которого осуществляется поиск.
По умолчанию: 0-1500 (начальная часть кадра/пакета)
repeat Количество повторений искомой последовательности
в пределах указанного диапазона.
По умолчанию: 0 (повторение не проверяется)
distance Минимальное расстояние в байтах между повторяющимися
вхождениями последовательности (если указан repeat)
seq ASCII-строка для поиска в теле пакета.
Поиск по декодированному содержимому (аналогично Wireshark)
b64seq Строка в Base64, представляющая последовательность как в seq,
но закодированную. Для точного соответствия
бинарным данным или нестандартной кодировке

spi - IPSec SPI

Параметр Описание
spi Числовое значение или диапазон

src - IP отправителя

Параметр Описание
IP-маска Префикс, для которого применяется правило
(Если маска подсети не указана, по умолчанию будет применена маска /32)

tcpflags - TCP Flags

  • flags - список TCP-флагов, которые должны быть установлены в пакете (со значением 1). Указываются через запятую в левой части выражения.

  • mask — список флагов, по которым производится сравнение (в правой части выражения). Если флаг указан в маске, то он обязательно проверяется: его наличие или отсутствие должно точно соответствовать соответствующему значению в flags.

Семантика работы следующая: каждый флаг из mask проверяется — если он присутствует в flags, то он должен быть установлен (равен 1), если отсутствует — то должен быть сброшен (равен 0).

Поддерживаются следующие TCP-флаги:

Флаг Название Описание
ack Acknowledgement Флаг подтверждения
all All Все флаги одновременно
cwr Congestion Window Reduced Флаг уменьшения окна перегрузки
ece ECN Echo Флаг ECN-Echo
fin Finish Флаг завершения соединения
psh Push Флаг принудительной отправки данных
rst Reset Флаг аварийного разрыва соединения
syn Synchronization Флаг синхронизации
urg Urgent Флаг срочных данных

tcpmss - TCP Maximum Segment Size

Параметр Описание
value Числовое значение или диапазон от 1 до 4096

tcpopts - TCP опции

  • left side — список TCP-опций, которые должны быть установлены. Указывается в левой части выражения, через запятую.

  • right side — маска TCP-опций, по которым будет производиться проверка. Указывается в правой части выражения, через запятую.

Семантика работы следующая: каждая опция из right side проверяется — если она присутствует в left side, то она должен быть установлена (равна 1), если отсутствует — то должна быть сброшена (равна 0).

Поддерживаются следующие TCP-опции:

Опция Назначение
ECHO Запрос проверки соединения.
Измерение задержки (RTT)
ECHO_REPLY Ответ на Echo Request
EOL Маркер конца списка опций TCP.
Выравнивание опционного поля
MSS Максимальный размер TCP-сегмента.
Определяет размер принимаемых данных
NOOP Пустая опция-заполнитель.
Не содержит полезных данных
SACK Выборочное подтверждение.
Отслеживание полученных блоков при потерях
SACK_PERMIT Разрешение использования SACK.
Только в SYN-пакетах
TIMESTAMP Измерение времени доставки.
Защита от повторных передач
WSCALE Масштабирование окна приёма.
Для высокоскоростных сетей

tcpws - TCP Window Scale

Параметр Описание
value Числовое значение или диапазон

tdst - IP-получателя в туннеле

Параметр Описание
value Префикс, для которого применяется правило
(Если маска подсети не указана, по умолчанию будет применена маска /32)

tgeoip - GeoIP в туннеле

Параметр Варианты Описание
Сверяем Определяет, какой IP-адрес использовать для географической
проверки:
src IP-адрес источника
dst IP-адрес назначения
country Фильтрация по стране
continent Фильтрация по континенту

tpset - Префикс-сет в туннеле

Параметр Варианты Описание
name Имя предопределенного набора адресов
class Тип префикс-сета:
local Локальные префикс-сеты
global Глобальные префикс-сеты
what Какое поле анализировать:
src Адрес источника
dst Адрес назначения
value Числовое значение или диапазон

tspi - Tunnelled IPSec SPI

Параметр Описание
spi Числовое значение или диапазон

tsrc - IP-отправителя в туннеле

Параметр Описание
value Префикс, для которого применяется правило
(Если маска подсети не указана, по умолчанию будет применена маска /32)

ttl - TTL пакета

Параметр Описание
ttl Числовое значение или диапазон от 1 до 255

Действия

ACCEPT

Разрешает прохождение пакета, передавая его на выход.

DROP

Немедленно отбрасывает пакет, прекращая его обработку.

HMARK

Устанавливает или модифицирует метку для IP-отправителя на основе заданной операции и параметров. Применяется для маркировки пакетов с целью дальнейшей классификации или маршрутизации.

Параметр Варианты Описание
id Число в диапазоне 1-255
how Действие с меткой:
add Добавить значение
and Побитовое И
dec Декремент
div Деление на указанное значение
inc Инкремент
mult Умножение на указанное значение
not Побитовая инверсия
or Побитовое ИЛИ
restore Восстановить сетевую метку из общей метки
save Сохранить сетевую метку в общую метку
set Установить метку
sub Вычесть значение
xor Побитовое исключающее ИЛИ
value Числовое значение 0 до 232-1
lifetime Время жизни метки в секундах. Если значение равно 0 или
не указано — метка считается постоянной

RATELIMIT

Действие RATELIMIT применяется для ограничения частоты обработки пакетов по заданным ключам агрегации (bucket key). Позволяет задавать предельные значения по количеству пакетов в секунду (PPS) и/или объёму данных (BPS), а также управлять поведением при превышении лимитов.

Параметр Варианты Описание
id Числовой идентификатор
Bucket key Ключ агрегации:
Определяет, по какому признаку (или их совокупности)
будут сгруппированыпакеты при учёте скорости
Any match Все пакеты обрабатываются в одном общем bucket-е,
без разделения
l3_dst По IP-адресу назначения
l3_src По IP-адресу источника
l3_proto По протоколу L3 (IPv4, IPv6)
l3_tun_dst По адресу назначения туннелированного L3
l3_tun_src По адресу источника туннелированного L3
l3_tun_proto По протоколу туннелированного L3
l4_dst По порту назначения
l4_src По порту источника
l4_proto По протоколу L4 (TCP, UDP)
sec_id По идентификатору IPsec
sec_proto По протоколу IPsec
sec_tun_id По SPI туннелированного трафика
sec_tun_proto По протоколу туннелированного IPsec
tun_id По ID туннеля
tun_proto По протоколу туннеля
cooldown Интервал восстановления (в секундах).
Время, в течение которого, после превышения лимита,
новое срабатывание ограничения по данному bucket-ключу
невозможно.
pps Ограничение по количеству пакетов в секунду:
rate Максимальное количество пакетов в секунду (PPS)
burst Допустимый всплеск в миллисекундах.
В течение указанного времени может быть превышен лимит rate,
после чего срабатывает ограничение.
bps Ограничение по объёму трафика (бит в секунду):
rate Предельная скорость передачи данных
в битах в секунду (BPS)
burst Допустимое превышение в миллисекундах,
В течение указанного времени может быть превышен лимит rate,
после чего срабатывает ограничение

UH

Активирует модуль dosgate-uh, обеспечивающий сессионную защиту и анализ трафика на уровнях L3–L7. Выбор уровня определяет глубину проверки:

Параметр Описание
L3-L4 Выполняется только отслеживание соединений (Connection Tracking);
правила TLS и анализ L7 не применяются.
L3-L7 Выполняются все доступные проверки:
от Connection Tracking до анализа TLS-пакетов

CAPTURE

Управляет захватом трафика с помощью dosgate-uh. Используется для сохранения копий трафика при выполнении конечного действия.

Параметр Описание
on Активирует захват трафика при достижении терминального действия
off Отключает ранее назначенное действие захвата

CONNMARK

Устанавливает или модифицирует метку, связанную с TCP/UDP-соединением. Применяется для отслеживания состояния и последующей фильтрации пакетов в рамках одного соединения.

Параметр Варианты Описание
id Число в диапазоне 1-255
how Действие с меткой:
add Добавить значение
and Побитовое И
dec Декремент
div Деление на указанное значение
inc Инкремент
mult Умножение на указанное значение
not Побитовая инверсия
or Побитовое ИЛИ
restore Восстановить сетевую метку из общей метки
save Сохранить сетевую метку в общую метку
set Установить метку
sub Вычесть значение
xor Побитовое исключающее ИЛИ
value Числовое значение 0 до 232-1
lifetime Время жизни метки в секундах. Если значение равно 0 или
не указано — метка считается постоянной

DHMARK

Присваивает метку, основанную на IP-адресе получателя. Используется для классификации трафика по адресу назначения.

Параметр Варианты Описание
id Число в диапазоне 1-255
how Действие с меткой:
add Добавить значение
and Побитовое И
dec Декремент
div Деление на указанное значение
inc Инкремент
mult Умножение на указанное значение
not Побитовая инверсия
or Побитовое ИЛИ
restore Восстановить сетевую метку из общей метки
save Сохранить сетевую метку в общую метку
set Установить метку
sub Вычесть значение
xor Побитовое исключающее ИЛИ
value Числовое значение 0 до 232-1
lifetime Время жизни метки в секундах. Если значение равно 0 или
не указано — метка считается постоянной

DNAT

Выполняет Destination Stateless NAT — заменяет IP-адрес назначения в пакете без сохранения состояния соединения.

Параметр Описание
prefix Список IP-префиксов, разделённых запятыми, по одному на каждую
поддерживаемую адресную семью (например, IPv4, IPv6)

EXPORT

Управляет экспортом трафика с помощью dosgate-uh. Применяется для передачи данных на внешний анализатор или систему хранения.

Параметр Описание
on Активирует захват трафика при достижении терминального действия
off Отключает ранее назначенное действие захвата

GOTO

Выполняет передачу управления в чейн (другую цепь фильтрации).

Параметр Описание
chain Имя целевой цепи, в которую будет направлен пакет

MARK

Устанавливает метку (mark) непосредственно на обрабатываемый пакет. Может использоваться для последующей фильтрации или маршрутизации на основе значения метки.

Параметр Варианты Описание
how Действие с меткой:
add Добавить значение
and Побитовое И
dec Декремент
div Деление на указанное значение
inc Инкремент
mult Умножение на указанное значение
not Побитовая инверсия
or Побитовое ИЛИ
restore Восстановить сетевую метку из общей метки
save Сохранить сетевую метку в общую метку
set Установить метку
sub Вычесть значение
xor Побитовое исключающее ИЛИ
value Числовое значение 0 до 232-1

PASS

Операция PASS определяет правило передачи Ethernet-кадра либо в операционную систему, либо в сессионный модуль (UH).

Параметр Значение Тип Описание
to: Направление передачи:
os Передача кадра в операционную систему
uh: Передача кадра в сессионный модуль
L3-L4 Выполняется только отслеживание соединений
(Connection Tracking);
правила TLS и анализ L7 не применяются
L3-L7 Выполняются все доступные проверки:
от Connection Tracking до анализа TLS-пакетов
vid VLAN ID.
Кадр передаётся в ОС только при совпадении указанного
VLAN-тега с тегом в кадре
mac MAC-адрес.
Кадр передаётся в ОС только при совпадении MAC-адреса
назначения с указанным

SDMARK

Присваивает метку, основанную на IP-адресах как отправителя, так и получателя. Обеспечивает более точную идентификацию потоков трафика между конкретными хостами

Параметр Варианты Описание
id Число в диапазоне 1-255
how Действие с меткой:
add Добавить значение
and Побитовое И
dec Декремент
div Деление на указанное значение
inc Инкремент
mult Умножение на указанное значение
not Побитовая инверсия
or Побитовое ИЛИ
restore Восстановить сетевую метку из общей метки
save Сохранить сетевую метку в общую метку
set Установить метку
sub Вычесть значение
xor Побитовое исключающее ИЛИ
value Числовое значение 0 до 232-1
lifetime Время жизни метки в секундах. Если значение равно 0 или
не указано — метка считается постоянной

SNAT

Выполняет Source Stateless NAT — заменяет IP-адрес источника в пакете без сохранения состояния соединения. Применяется для маскировки исходящего трафика.

Параметр Описание
prefix Список IP-префиксов, разделённых запятыми,
по одному на каждую поддерживаемую адресную семью

STATS

Регистрирует статистику по обработанным пакетам. Используется для мониторинга, анализа и отображения графиков в статистике (если трафик соответствует условиям правила). Подробнее см. в разделе "Статистика"

Параметр Описание
name Имя или числовой идентификатор счётчика,в который будут записаны данные

TCPAUTH

Операция TCPAUTH реализует механизм проверки TCP-соединений на этапе установления (SYN или SYN/ACK) с помощью одного из методов аутентификации. Результатом выполнения является вердикт tcpauth valid или tcpauth invalid, на основании которого принимается решение о дальнейшем прохождении трафика.

Параметр Значение Описание
id Числовой идентификатор
syn Метод аутентификации при получении TCP SYN:
greylist Сбрасывает все входящие пакеты от источника в течение
timeout, ожидая повторную попытку в интервале window
hs Полное TCP-рукопожатие. После успешного взаимодействия
выносится вердикт tcpauth valid
synack В ответ на входящий SYN отправляется поддельный SYN-ACK.
Источник должен корректно ответить RST.
В случае правильной реакции — tcpauth valid
none Аутентификация не проводится
syn-ack Метод аутентификации при получении SYN-ACK
(реверсивная проверка):
greylist Сбрасывает все входящие пакеты от источника в течение
timeout, ожидая повторную попытку в интервале window
hs Полное TCP-рукопожатие
none Аутентификация не проводится
timeout Время ожидания завершения аутентификации.
Если в течение этого времени клиент не проходит проверку,
соединение признаётся неуспешным, выдаётся tcpauth invalid
window Период, в течение которого ожидается повторный пакет
от источника, успешно прошедшего аутентификацию

VERDICT

Изменяет общее значение вердикта действия для всех пакетов проходящих через правило

Тип Значение Описание
op Операция с вердиктом
clear Сброс ранее установленного вердикта;
используется для удаления текущего значения вердикта
set Устанавливает заданное значение вердикта;
требует обязательного указания параметра value
rate Результат оценки текущей скорости трафика
conform Скорость не превышает заданное пороговое значение,
соответствие норме
cooldown Сработал период охлаждения после зафиксированной перегрузки,
трафик временно не считается превышающим
exceed Скорость превышена,
текущий трафик нарушает установленный лимит
ratelimit Результат проверки соблюдения ограничений скорости
передачи битов или пакетов
conform Передача данных укладывается
в установленные пределы
cooldown Включён период восстановления после превышения,
трафик временно допускается
exceed Зафиксировано превышение хотя бы одного из установленных лимитов
(1-rate или 2-rate). Допускается краткосрочная передача трафика
violate Превышены оба установленных лимита (1-rate и 2-rate).
Требуется блокировка трафика
sample Результат применения механизма выборки трафика
match Пакет выбран
согласно параметрам выборки
skip Пакет исключён из выборки,
не обрабатывается по текущему правилу
tcpauth Результат проверки подлинности TCP-пакета
valid TCP-пакет успешно аутентифицирован,
подпись валидна
invalid TCP-пакет не прошёл проверку подлинности,
подпись некорректна
